WOS-2000 CATV光纤通信系统平台
2022-06-09
产品名称：WOS-2000 CATV光纤通信系统平台
WOS-2000
CATV光纤通信系统平台是我公司为适应现代有线电视HFC结构的双向城域宽带网的发展潮流，专门为满足城域网前端机房设备集约化安装要求而开发设计的CATV光纤传输收、发一体化通信平台。
MX-2000 CATV光纤通信系统平台
产品概述
MX-2000 CATV光纤通信系统平台是我公司为适应现代HFC结构双向城域宽带网的发展潮流，专门为满足城域网前端机房设备集约化安装要求而开发设计的CATV光纤传输收、发一体化通信平台。MX-2000 CATV光纤通信系统平台按照通信设备模块化设计理念，在19″5U高度的标准机架内设计了2个电源模块和8个功能模块，并提供了一个智能化状态集中监控单元。该平台安装方便，配置灵活；功能强大的智能化状态集中监控单元，能实时监控机架内每个模块的运行参数，并能在故障突发时实现自动声光告警；双电源热备份结构，配合由微电脑控制的智能温控系统，有效提高了系统的可靠性。MX-2000 CATV光纤通信系统平台还配有标准的RS-485和RS-232网管通信接口，能方便地实现网管集中监控，是构建高性能双向HFC城域宽带网的首选产品。
一、MX-2001电源模块
一、性能特点
MX-2001电源模块为新型开关电源结构的高可靠性电源系统，具有体积小，发热功耗低，能量转化效率高，干扰谐波小，输出功率大的特点；一个系统机架内最多可配置两个MX-2001电源模块，以在线热备份模式工作。

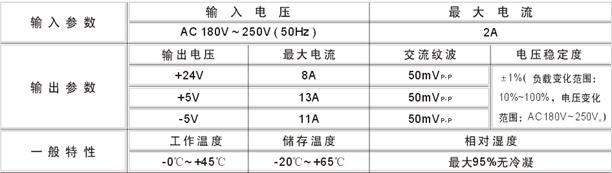

二、技术参数
特别说明：本手册给出的设备技术参数是参照GY/T 143-2000 《有线电视系统调幅激光发送机和接收机入网技术条件和
测量方法》规定的测试方法，并在以下测试条件下测得。
测试条件：与13 dBm标准光放大器、10km标准光纤、光无源衰减器和标准光接收机组成测试链路。在规定的链路损耗条件下，在47 MHz ~ 550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550 ~ 862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-1dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。
二、MX-2002下行光发射模块
一、性能特点
选用国际著名品牌的高性能DFB激光器，谱线窄，线性好，输出功率高（最高输出功率可达30mw）。
射频驱动部分采用了我公司自主研发的射频功率数码自动处理技术，可根据输入射频信号的电平高低，频道数量（15~84个频道），自动处理驱动电平功率，使CSO、 CTB及C/N指标始终处于最佳值，确保了整机性能；并使光接收机的输出电平恒定不变。
先进的多频点射频预失真技术，结合砷化镓器件，有效改善了CATV系统中最重要的CTB和CSO指标，使C/N指标也得到最大提升。
内置完善的微电脑自动监控电路，能实时精确监控光输出功率和激光器的各种工作状态，确保稳定的光输出功率，并有效延长激光器的工作寿命。

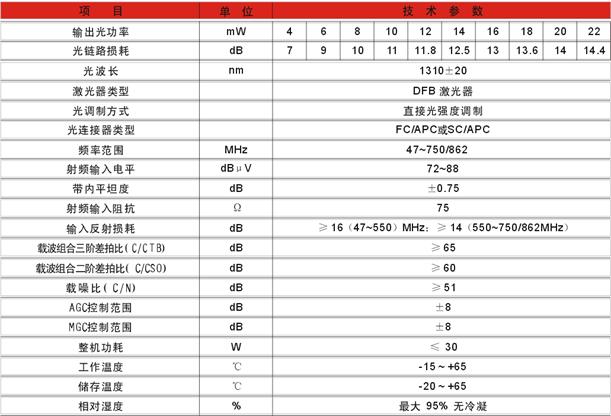

二、技术参数

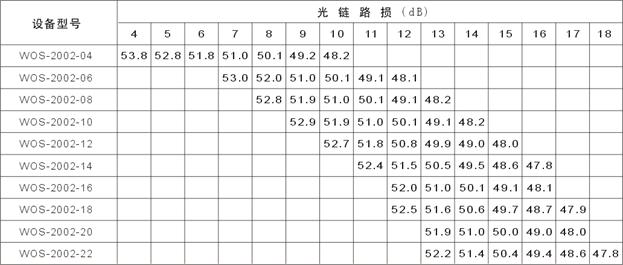

光链路载噪比劣化表
特别说明：以上给出的设备技术参数是参照GY/T
143-2000 《有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》规定的测试方法，并在以下测试条件下测得。
测试条件：与10km标准光纤、光无源衰减器和标准光接收机组成测试链路，并在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550
MHz ~
862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-1dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。
三、原理框图
三、MX-2003下行光接收模块
一、性能特点
MX-2003下行光接收模块的光电转换部分选用PHILIPS、PHOTON或E-O高灵敏度PIN光检波器；射频放大电路前级选用进口PHILIPS或MOTOROLA低噪声推挽放大模块，输出级选用高性能功率倍增放大模块或砷化镓放大模块，确保了优异的链路系统指标，可为二级光纤传输网提供优质的射频驱动信号源。

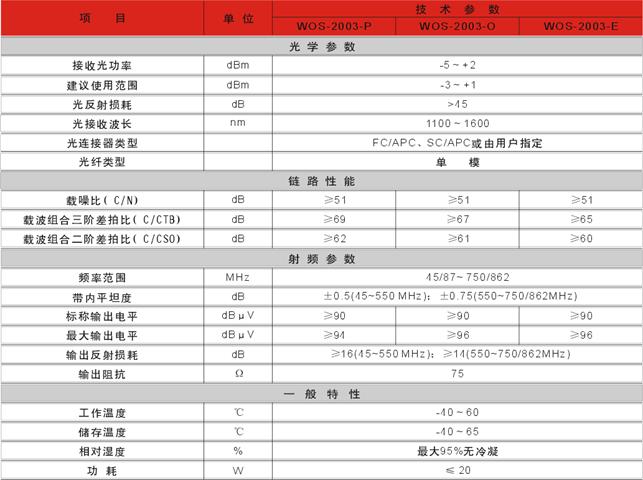

二、技术参数
特别说明：本手册给出的设备技术参数是参照GY/T
143-2000 《有线电视系统调幅激光发送机和接收机入网技术条件和
测量方法》规定的测试方法，并在以下测试条件下测得。
测试条件：与10km标准光纤、光无源衰减器和标准光发射机组成测试链路，在规定的链路损耗条件下，在47 MHz ~
550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550 MHz ~
862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB；光接收机的输入光功率为-1dBm，RF输出电平为90
dBμV，带9dB输出斜列时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。
三、原理框图
四、MX-2004上行光接收模块
一、性能特点
采用美国E-O或ORTEL低噪声光检波器，失真小，灵敏度高。
采用PHILIPS低噪声微波管推挽放大输出，信噪比高。
增加了高性能的高通滤波器，有效抑制了25 MHz以下频段汇集噪声的侵入干扰。
二、技术参数
三、原理框图
五、状态集中监控单元
MX-2000 CATV光纤通信系统平台配备的智能化状态集中监控单元，选用了PIC系列高性能RISC微处理器，内部电路结构为先进的ASIC框架设计，配合功能强大而完善的控制软件，使该监控单元不仅操作方便，易于扩展升级，而且能自动识别每个插槽上的模块型号和功能。
一、性能特点
n 能自动识别每个插槽上的模块型号和功能，智能化程度高；提供了友好的人机界面，充分体现了工业设备人性化的现
代设计理念。
n 在系统正常运行状态下，该监控单元以轮回查询方式，监控每个设备模块的状态参数，并把当前最新的状态参数保存
在动态存储器里，以便查询调用。
n 当设备模块出现故障时，设备模块中的微处理器以强制中断的方式，及时把故障信息报告给监控单元中的主处理器，
由主处理器发出告警指令，触发声光报警系统进行报警。
n 当系统管理员进行维护操作时，通过前面板的轻触按键，即可查询每个设备最新的状态参数，系统告警信息和故障内
容，极大地方便了系统管理员的日常维护工作，更可在系统出现故障时，帮助系统管理员及时定位故障点，以便在更短的时间内恢复系统。
n 提供了标准的RS-485和RS-232网管接口，能方便地实现集中网管监控。
二、主要监控参数
MX-2001电源模块
□ 输入电压 □ 输出电压（+24V、+5V、 -5V） □ 输出电流（+24V、+5V、 -5V）
MX-2002下行光发射模块
□ 激光器输出光功率 □ 激光器工作温度 □ 激光器偏置电流 □ 激光器制冷（或加热）电流
□ 模块输入电压 □ 输入射频信号状态
MX-2003下行光接收模块
□ 接收光功率 □ 模块输入电压 □ 输出射频信号状态
MX-2004上行光接收模块
□ 接收光功率 □ 模块输入电压 □ 输出射频信号状态

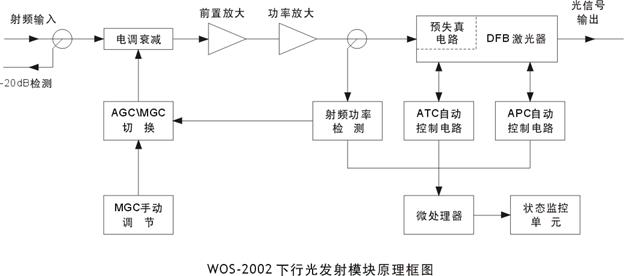

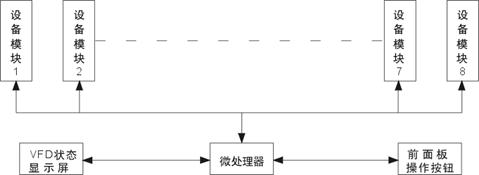

三、原理框图
