MX-8602R 室内型光接收机

产品名称：MX-8602R 室内型光接收机

室内型两路输出光接收机主要用于电视图像信号、数字电视信号、电话语音信号和数据（压缩数据）信号的长距离光纤传输。

MX-8602R、MX-7502R系列室内型两路输出光接收机

一、产 品 简 介

■    MX-8602R、MX-7502R系列室内型两路输出光接收机主要用于电视图像信号、数字电视信号、电话语音信号和数据（压缩数据）信号的长距离光纤传输。

■    我公司自1995年成功推出第一台CATV光接收机以来，对CATV光接收机产品的各种技术性能指标作了长达10多年的深入剖析研究，积累了大量产品开发经验和工程实践经验，对光接收机内部线路和外形结构不断尽心完善，性能指标也一再提升。

■    目前，我公司已掌握了国内同行业中最先进的CATV光接收机设计技巧和生产工艺；同时，我们公司的CATV光接收机的产量也跃居国内同行业首位。

二、性 能 特 点

■    下行光接收部分选用了PHILIPS、PHOTON或E-O低噪声、高灵敏度光检波器，射频放大电路前级选用了进口PHILIPS或MOTOROLA低噪声推挽放大模块，输出级选用了非线性指标优异的PHILIPS或MOTOROLA功率倍增模块，（也可按用户要求选用砷化镓功率倍增模块）。

■    上行光发射部分选用了高性能FP或DFB激光器作为光源，射频放大部分选用了PHILIPS或MOTOROLA低噪声放大模块，确保了上行链路优异的噪声功率比（NPR）指标。

■    内置插件式双工滤波器和插件式输出分支器，在前面板设有六价光功率指示灯，输出斜列和输出电平均可通过前面的连续可调衰减器进行调整，使工程调试更方便。

■    铸铝防水外壳，高可靠性开关电源，严密的防雷击系统，确保了设备能在野外恶劣环境中长期稳定工作。

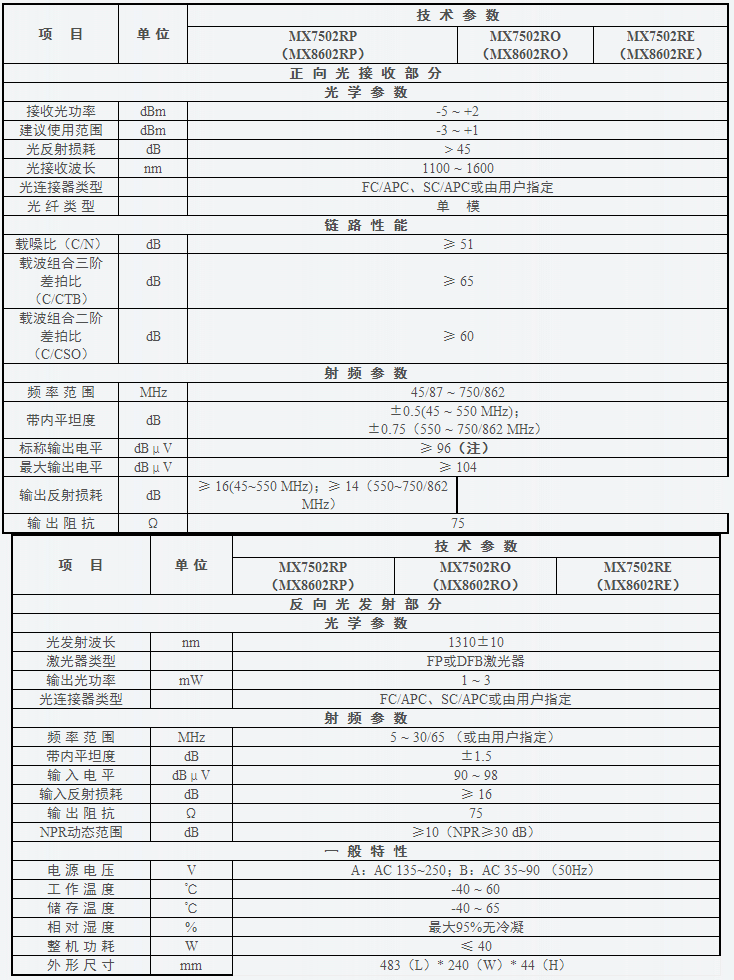

三、技 术 参 数

特别说明：

本手册给出的设备技术参数是参照GY/T 143-2000 《有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》规定的测试方法，并在以下测试条件下测得。

测试条件：

1、下行光接收部分：与10km标准光纤、光无源衰减器和标准光发射机组成测试链路，在规定的链路损耗条件下，在45 MHz ~ 550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550 MHz ~ 862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB；光接收机的输入光功率为-2dBm，RF输出电平为94 dBμV，带9dB输出斜列时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。

2、上行光发送部分：链路平坦度和NPR动态范围均为上行光发送机与上行光接收机等组成的链路指标。

注：标称输出电平：在接收光功率为-2dBm时，且四个输出端口均为分配输出时，测得的输出电平。

友情提示：为了改善光接点以下电缆传输系统的非线性指标，建议在实际工程应用中，把射频信号设置为6 ~ 9dB倾斜输出。

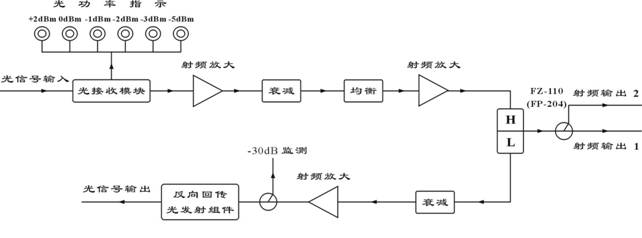

四、原 理 框 图

五、订 购 指 南

■  本设备光纤接口的默认出厂配置为FC/APC接口，如有其它特殊要求，请在订货时说明。

■  客户可在订货时指定光接收模块和射频放大模块的品牌和型号。

■  型 号 说 明：MX-8602RP、MX-7502RP —— 光检波器为PHILIPS品牌的光接收模块。

MX-8602RO、MX-7502RO —— 光检波器为PHOTON品牌的光接收模块。

MX-8602RE、MX-7502RE —— 光检波器为E-O PIN光电二极管。
