MX-8600I系列野外型1310nm光发射机

产品名称：MX-8600I系列野外型1310nm光发射机

1310nm激光发射机是我公司总结了多年工程实践经验开发出的特色型产品，彻底解决了一些边远地区无法建造室内机房的工程难题。

MX-8600、MX-7500 系列1310nm激光发射机

一、产 品 简 介

■    MX-8600、MX-7500系列1310nm激光发射机是构建有线电视HFC网络的重要设备，主要用于电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的远距离光纤传输。

■    MX-8600、MX-7500系列1310nm激光发射机采用国际著名品牌DFB激光器为光源，射频驱动部分采用了我公司自主研发的射频功率数码自动处理技术和先进的射频预失真电路，并内置完善的微电脑自动监控系统，确保了整机优异的性能指标。

■    我公司自1997年研发成功第一台1310nm激光发射机以来，对产品技术不断创新，线路结构几经改造，品质指标一再提高；目前推出的MX-8600、MX-7500系列1310nm激光发射机，射频部分采用了全砷化镓放大电路，各项技术性能指标均达到了国内领先水平，产品的工艺品质可与进口产品媲美。

二、性 能 特 点

■    选用国际著名品牌的高性能DFB激光器，谱线窄，线性好，输出功率高。

■    射频驱动部分采用了我公司自主研发的射频功率数码自动处理技术，可根据输入射频信号的电平高低和频道数量（15~84个频道）来自动调整射频驱动功率，使C/CSO、C/CTB和C/N指标始终处于最佳状态，确保了整机性能，并使光接收机的输出电平恒定不变。

■    先进的多频点射频预失真技术，结合砷化镓器件，有效改善了CATV系统中最重要的C/CTB和C/CSO指标，同时使C/N指标也得到最大提升。

■    内置完善的微电脑自动监控电路，能实时精确监控光输出功率和激光器的各种工作状态，确保稳定的光输出功率，并有效延长了激光器的工作寿命。

■    19″1U标准机架，前面板内嵌蓝屏VFD显示器，能精确显示设备的各项工作状态参数和故障信息。

■    配有符合IEEE802.3 10Base-T的标准以太网接口和RS-232网管接口，全面支持《GB/T 20030－2005 HFC网络设备管理系统规范》，能方便地实现网管监控。

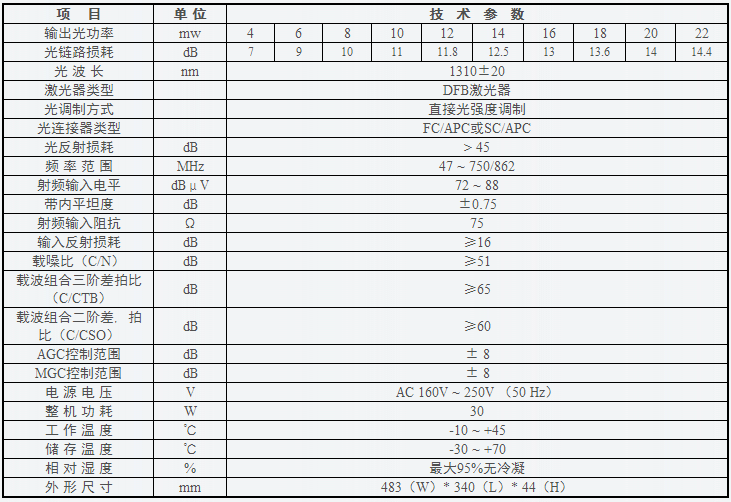

三、技 术 参 数



链路测试条件

特别说明：本手册给出的技术参数是参照GY/T 143-2000 《有线电视系统调幅激光发送机和接收机入网技术条件和测量方法》规定的测试方法，并在以下测试条件下测得。

测试条件：与10KM标准光纤、光衰减器和标准光接收机组成测试链路，并在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550 ~ 862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-1dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。

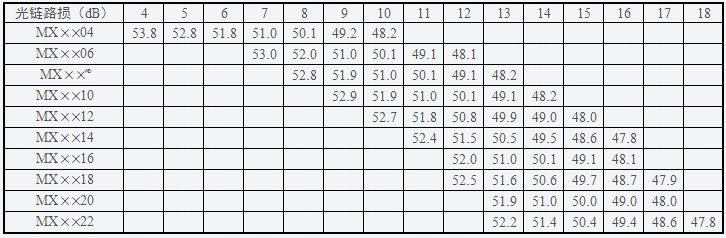

四、光 链 路 载 噪 比 劣 化 表

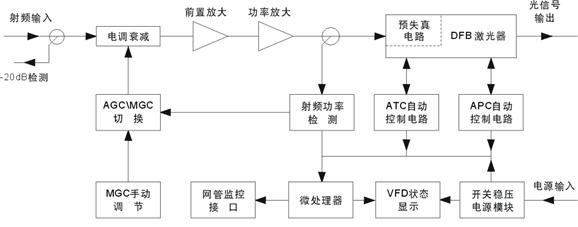

五、原 理 框 图

六、订 购 指 南

■    本设备光纤接口的默认出厂配置为FC/APC接口，如有其它特殊要求，请在订货时说明。

■    用户如对激光器等关键器件有特殊要求时，请在订货时说明。
