MX-1550系列1550nm光发射机

产品名称：MX-1550系列1550nm光发射机

外调制激光发射机是构建大、中型有线电视光纤传输网络的重要设备，主要用于电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的远距离光纤传输。


MX-1550系列1550nm外调制激光发射机

一、产 品 简 介

■    MX-1550系列1550nm外调制激光发射机是构建大、中型有线电视光纤传输网络的重要设备，主要用于电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的远距离光纤传输。

■    MX-1550系列1550nm外调制激光发射机采用国际著名品牌低噪声1550nm DFB激光器，高性能LiNbO3外调制器，射频驱动部分采用了我公司自主研发的射频功率数码自动处理技术和先进的射频预失真电路，并内置完善的微电脑自动监控系统，确保了整机优异的性能指标。

■    MX-1550系列1550nm外调制激光发射机的各项性能指标和技术先进性与国外进口机型相当；外形美观，指标优异，性价比高，适合大、中型CATV光纤网络使用。

二、性 能 特 点

■    选用国际著名品牌的高性能DFB激光器和LiNbO3外调制器，谱线窄，线性好，输出功率高；并增加了先进的可调式SBS控制电路，确保了优异的光链路指标。

■    射频驱动部分采用了我公司自主研发的射频功率数码自动处理技术，可根据输入射频信号的电平高低和频道数量（15 ~ 84个频道）来自动调整射频驱动功率，使C/CSO、C/CTB和C/N指标始终处于最佳状态，确保了整机性能，并使光接收机的输出电平恒定不变。

■    先进的多频点射频预失真技术，结合砷化镓器件，有效改善了CATV系统中最重要的C/CTB和C/CSO指标，同时使C/N指标也得到最大提升。

■    内置完善的微电脑自动监控电路，能实时精确监控光输出功率和激光器的各种工作状态，确保稳定的光输出功率，并有效延长了激光器的工作寿命。

■    前面板内嵌蓝屏VFD显示器，能精确显示设备的各项工作参数和故障信息，直观明了。

■    19”1U高度标准机架，配有标准的RS-485和RS-232网管接口，能方便地实现网管。

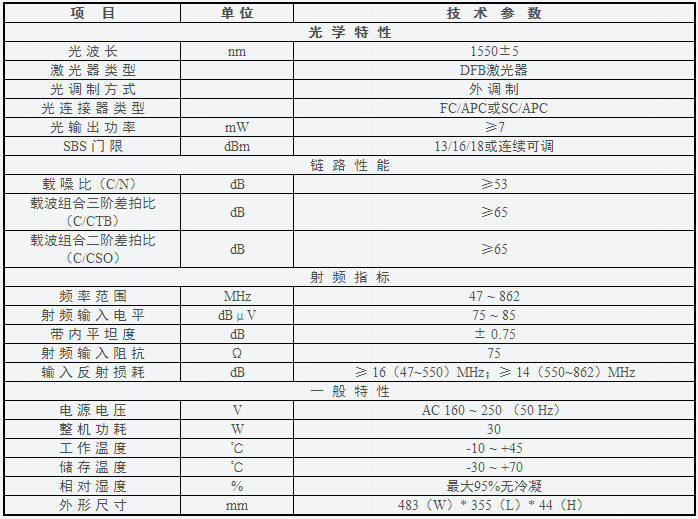

三、技 术 参 数

链路测试条件

特别说明：本手册给出的技术参数是参照GY/T 143-2000 《有线电视系统调幅激光发送机和

接收机入网技术条件和测量方法》规定的测试方法，并在以下测试条件下测得。

测试条件：与13 dBm光放大器、10KM标准光纤、光衰减器和标准光接收机组成测试链路。

在规定的链路损耗条件下，在550MHz频率范围内配置59个PAL-D模拟电视频

道信号，在550 ~ 862MHz频率范围内传送数字调制信号，数字调制信号的电平

（8MHz带宽内）比模拟信号的载波电平低10dB，光接收机输入光功率为-1dBm

时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪

比（C/N）。

四、订 购 指 南

■    本设备的默认出厂配置为双路输出，每个光输出口的输出光功率为7~ 9dBm。

■    本设备光纤接口的默认出厂配置为FC/APC接口，如有其它特殊要求，请在订货时说明。

■    订货时需说明设备的SBS抑制门限阀值。（我公司有专业的工程设计人员，可提供免费的光路由设计服务。）

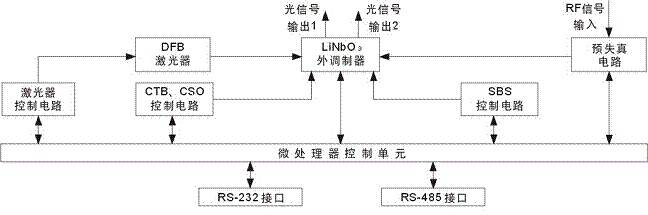

五、原 理 框 图
