野外型光放大器MX-1550F
2022-06-09
产品名称：野外型光放大器MX-1550F
野外型1550nm CATV
掺铒光纤放大器是我公司总结了多年工程实践经验开发出的特色型产品，彻底解决了一些边远地区无法建造室内机房的工程难题。
MX-1550F野外型1550nm CATV掺铒光纤放大器
一、产 品 简 介
■ MX-1550F野外型1550nm CATV 掺铒光纤放大器是我公司总结了多年工程实践经验开发出的特色型产品，彻底解决了一些边远地区无法建造室内机房的工程难题。
■ MX-1550F野外型1550nm CATV 掺铒光纤放大器的技术指标和同规格的室内机型相当，内置大功率电子电热制冷器，使设备能适应-40℃~ +60℃的野外环境温度。
■ MX-1550F野外型1550nm CATV 掺铒光纤放大器采用了大型铸铝防水外壳，高性能开关电源，严密的防雷击系统，确保了设备能在野外恶劣环境中长期稳定工作。
二、性 能 特 点
■ 选用国际著名品牌的低噪声泵浦激光器，失真低，宽频带，输出光功率高。
■ 采用进口高性能掺铒光纤，能量转化效率高。
■ 内置完善的微电脑自动监控电路和LCD状态显示屏，能实时精确监控光输出功率和激光器的各种工作状态，确保了稳定的光输出功率。
■ 采用了大型铸铝防水外壳，高性能开关电源，严密的防雷击系统，确保了设备能在野外恶劣环境中长期稳定工作。

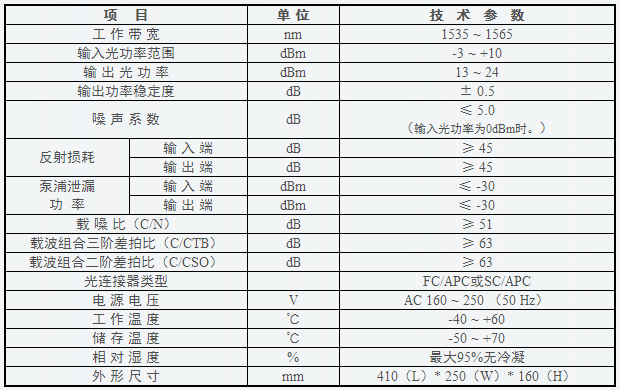

三、技 术 参 数
链路测试条件
特别说明：本手册给出的设备技术参数是参照GY/T 184-2002 《有线电视系统模拟光纤放大器技术要求和测量方法》规定的测试方法，并在以下测试条件下测得。
测试条件：与标准光发射机、标准光接收机和10km标准光纤组成测试链路，在550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550 ~ 862 MHz频率范围内传送数字调制信号，数字调制信号的电平（8 MHz带宽内）比模拟信号的载波电平低10dB，光接收机的输入光功率为0dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。

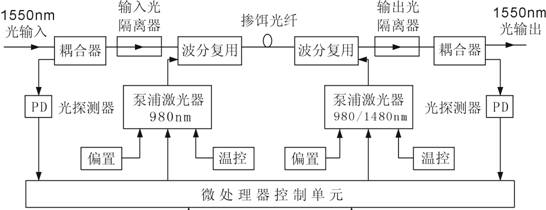

四、原 理 框 图
五、订
购 指 南
■ 本设备光纤接口的默认出厂配置为FC/APC接口，如有其它特殊要求，请在订货时说明。
■ 本机型有AC60V和AC220V两种供电方式，请在订货时说明。
■ 另有低功率输入机型（MX-1550F+型），请在订货时说明；低功率输入机型的输入光功率可底至-5 dBm。
