MX-1550 光放大器

产品名称：MX-1550 光放大器

掺铒光纤放大器是1550nm光纤通信系统中重要的光中继传输设备，主要用于电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的远距离光纤传输。


MX-1550 系列1550nm CATV掺铒光纤放大器

一、产 品 简 介

■    MX-1550系列1550nm CATV 掺铒光纤放大器是1550nm光纤通信系统中重要的光中继传输设备，主要用于电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的远距离光纤传输。

■    MX-1550系列1550nm CATV 掺铒光纤放大器选用国际著名品牌的低噪声泵浦激光器，进口高性能掺铒光纤，并内置完善的微电脑自动监控系统，确保了整机优异的性能指标。

■    MX-1550系列1550nm CATV 掺铒光纤放大器外观工艺高档美观，各项性能技术指标及技术先进性可与同类进口机型媲美，且性价比高，安装调试方便，是构建大、中型1550nm CATV光纤传输网络的首选设备。

二、性 能 特 点

■    选用国际著名品牌的低噪声泵浦激光器，失真低，宽频带，输出光功率高。

■    采用进口高性能掺铒光纤，能量转化效率高。

■    内置完善的微电脑自动监控电路，能实时精确监控光输出功率和激光器的各种工作状态，确保了稳定的光输出功率，并有效延长了激光器的工作寿命。

■    19″1U标准机架，前面板内嵌蓝屏VFD显示屏，能精确显示设备的各项工作状态参数。

■   配有符合IEEE802.3 10 Base-T的标准以太网接口和RS-232网管接口，全面支持《GB/T          20030－2005 HFC网络设备管理系统规范》，能方便地实现网管监控。

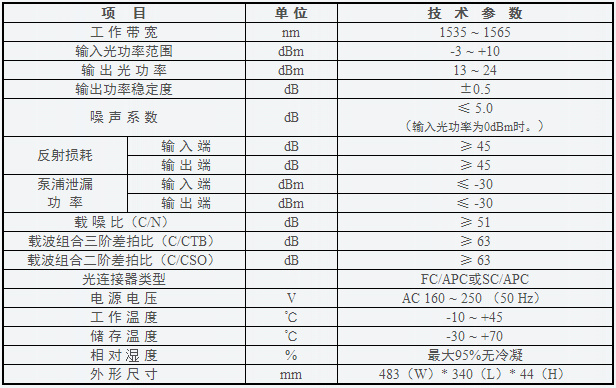

三、技 术 参 数

链路测试条件

特别说明：本手册给出的设备技术参数是参照GY/T 184-2002 《有线电视系统模拟光纤放大

器技术要求和测量方法》规定的测试方法，并在以下测试条件下测得。

测试条件：与标准光发射机、标准光接收机和10km标准光纤组成测试链路，在550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550 ~ 750/862 MHz频率范围内传送数字调制信号，数字调制信号的电平（8 MHz带宽内）比模拟信号的载波电平低10dB，光接收机的输入光功率为0dBm时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。

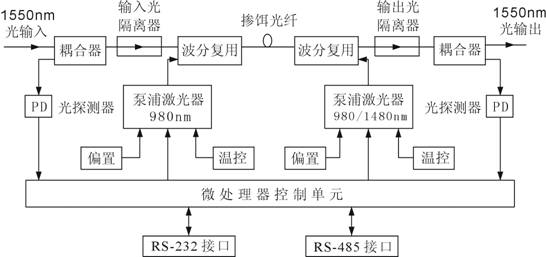

四、原 理 框 图


五、订 购 指 南

■  本设备光纤接口的默认出厂配置为FC/APC接口，如有其它特殊要求，请在订货时说明。

■  可选配-48V直流电源，请在订货时说明。

■  另有低功率输入机型（MX-1550+型），请在订货时说明；低功率输入机型的输入光功率可底至-5 dBm。
