MX8604H 野外型光工作站

2022-06-09

产品名称：MX8604H 野外型光工作站

野外型光工作站是我公司凭借多年来成功开发有线电视设备的先进经验，充分考虑了FTTS、FTTB的网络拓扑结构，专门为HFC结构双向城域宽带网而开发的双向光接点设备。

野外型光工作站型号：MX8604H

一、概述

1. MX-8604H、MX-7504H系列野外型光工作站是我公司凭借多年来成功开发有线电视设备的先进经验，充分考虑了FTTS、FTTB的网络拓扑结构，专门为HFC结构双向城域宽带网而开发的双向光接点设备。

2. MX-8604、MX-7504H系列野外型光工作站采用积木式模块化结构，配置灵活，调试方便，并解决了CATV双向网回传通道汇集噪声的工程技术难题，能完全满足现代CATV业务高可靠性的网络安全传输要求。

3. MX-8604、MX-7504H系列野外型光工作站选用高性能防水外壳，最多可配置2个下行光接收模块、1个上行光发射模块和1个开关电源模块，有效提高了系统的可靠性。

4. 完全支持符合《GB/T 20030-2005 HFC网络设备管理系统规范》网管标准的有线电视HFC网管系统，并可方便地于其他厂商的前端管理软件实现互连互通。

5. MX-8604A和MX-7504A型光工作站为四路独立输出机型；MX-8604HB和MX-7504HB型光工作站为两路独立输出机型。

二、性能特点

下行光接收部分选用低噪声、高灵敏光检波器，上行光发射部分选用了高性能FP激光器，射频输出级采用了非线性指标优异的最新砷化镓功率倍增模块。

可根据实际工程应用环境，选配热备份下行光接收模块，有效提高了系统的可靠性。

RF AGC技术，使光输入电平在±5dbm范围内变化，输出保持不变，非线性指标保持不变。

每个下行射频通道均由一枚功率倍增模块独立放大，可输出104dBuV以上的高质量射频信号，每路的输出电平和输出斜率均可独立调整；在无后级延放或用户放的情况下，可直接驱动100个左右的终端用户

插件式双工滤波器，插件式固定均衡器、固定衰减器，科学合理的在线检测口，使工程调试更方便；铸铝防水外壳，高可靠性开关电源，严密的防雷击系统，确保了设备能在野外恶劣环境中长期稳定工作。

内建完善的状态监控电路，可配置符合《GB/T 20030-2005 HFC网络设备管理系统规范》网管标准的应答器，方便地实现设备的远程网管监控；并可方便地与其他厂商的前端管理软件实现互连互通。

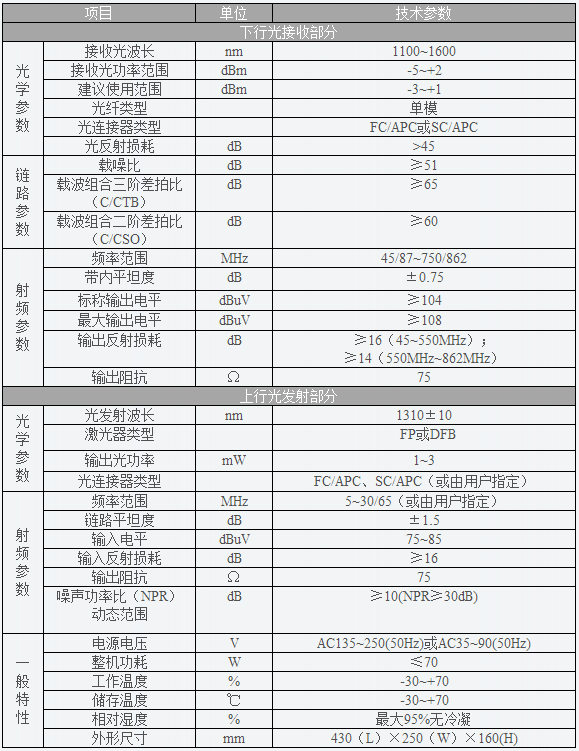

三、技术参数

特别说明：本手册给出的设备技术参数是参照GY/T 194-2003《有线电视系统光工作站技术要求和测量方法》规定的测试方法，并在以下条件测得。

« 测试条件：1、下行光接收部分：与10Km标准光纤、光无源衰减器和标准光发射机组成测试链路，在规定的链路损耗条件下，在47MHz~550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550MHz~862MHz频率范围内传送数字调制信号，数字调制信号的电平(8MHz带宽内)比模拟信号的载波电平低10dB；光接收机的输入功率为-2dBm，RF输出电平94dBuV，带9dBuV输出斜列时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。

2、上行光发送部分：链路平坦度和噪声功率比动态范围均为上行光发送机与上行光接收机等组成的链路指标。

友情提示：为了改善光接点以下电缆传输系统的非线性指标，建议在实际工程应用中，把射频信号设置为6~9dB倾斜输出。

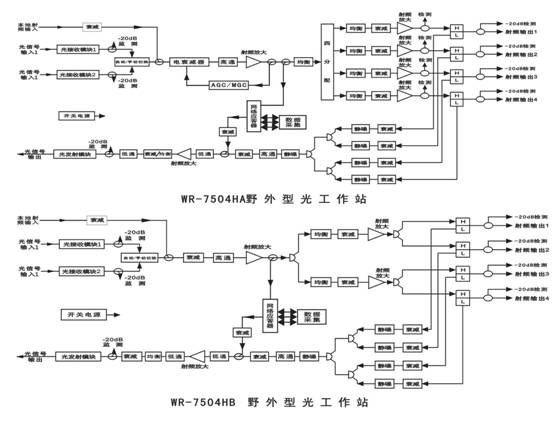

四、框图

五、可选选件
