MX8604G 野外型光工作站

2022-06-09

产品名称：MX8604G 野外型光工作站

WR-8604G、WR-7504G系列野外型光工作站是我公司凭借多年来成功开发有线电视HFC网光纤传输设备的先进经验，专门为HFC结构双向城域宽带网而开发的双向光接点设备。

MX-8604G、MX-7504G系列野外型光工作站

一、产品概述

MX-8604G、MX-7504G系列野外型光工作站是我公司凭借多年来成功开发有线电视HFC网光纤传输设备的先进经验，专门为HFC结构双向城域宽带网而开发的双向光接点设备；

本产品设计时充分考虑了FTS（光纤到服务小区）的网络拓扑结构，CATV双向网回传通道汇集噪声的工程技术难题和现代CATV业务高可靠性的网络安全传输要求；对内部线路结构进行了反复优化改进；

内建完善的状态监控电路，与HMS标准兼容的网管系统，可通过网管应答器，实现设备的远程网管监控，使该产品成为构建高品质双向HFC城域宽带网的首选产品；

MX-8604G-P型仿菲利蒲钻石型结构，S型为仿亚特兰大G940系统结构，内部配置为目前之顶级（包括指标）

二、性能特点

光接收部分选用目前国际上顶级高灵敏度光检波器；回传光发射部分选用低噪声 DFB激光器，射频放大电路前级采用进口顶级低噪声推挽放大模块，输出级采用进口顶级高功率砷化镓模块（也可根据用户要求改变）；

全积木式模块化设计，最多可配置两个光接收模块（S型）、两个回传光发射模块（S型）和两个电源模块（S型），有效提高了系统的可靠性和安全性；

两路光接收模块，可根据需要，设置为自动切换或手动切换；开关电源热备份模块则在线自动切换（S型）；

插件式双工滤波器，插件式固定均衡器、固定衰减器，科学合理的在线检测口，使工程调试更方便；

四个输出端口均可输出108 dBμV的高电平信号，每路均由一枚功率倍增模块独立放大，每路的输出电平和输出斜列均独立可调；在无后级延放或用户放的情况下，直接驱动100个左右的终端用户（S型）；

内建完善的状态监控电路，与HMS标准兼容的网管系统，可通过加装网管应答器，方便地实现设备的远程网管监控，有效提高网络的安全性和可靠性。

铸铝防水外壳，高可靠性的开关电源，严密的防雷击系统，确保了设备能在野外恶劣环境中长期稳定工作。

内置完善的通道分离电路，使正、反向通道与网管信号相互干扰减少至最底。

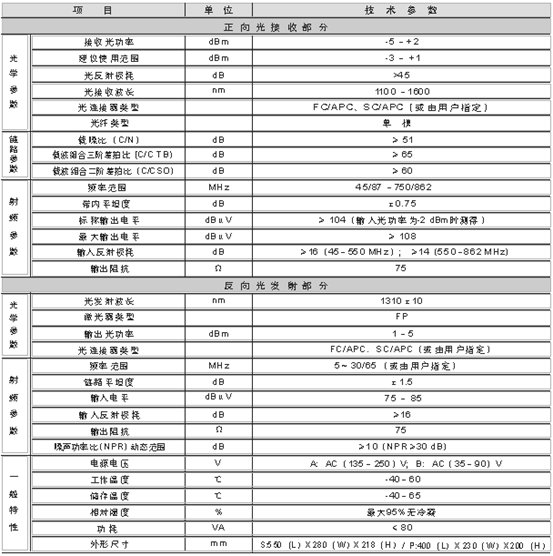

技术参数

特别说明：本手册给出的设备技术参数是参照GY/T 194-2003 《有线电视系统光工作站技术要求和测量方法》规定的测试方法，并在以下测试条件下测得。

测试条件：1、下行光接收部分：与10km标准光纤、光无源衰减器和标准光发射机组成测试链路，在规定的链路损耗条件下，在47 MHz～550MHz频率范围内配置59个PAL-D模拟电视频道信号，在550 MHz ～862MHz频率范围内传送数字调制信号，数字调制信号的电平（8MHz带宽内）比模拟信号的载波电平低10dB；光工作站的输入光功率为-1dBm，RF输出电平为104 dBμV，带9dB输出斜列时，测量载波组合三阶差拍比（C/CTB）、载波组合二阶差拍比（C/CSO）及载噪比（C/N）。

2、上行光发送部分：链路平坦度和噪声功率比动态范围均为上行光发送机与上行光接收机等组成的链路指标。

友情提示：为了改善光接点以下电缆传输系统的非线性指标，建议在实际工程应用中把射频信号设置为9～12dB倾斜输出。

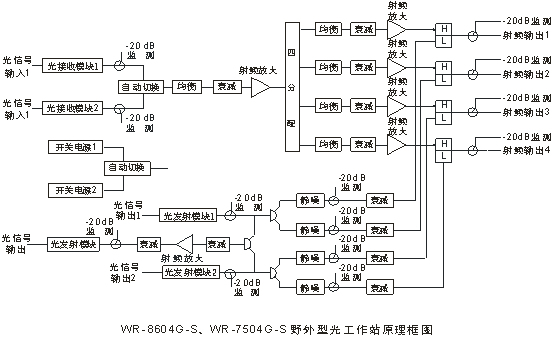

四、原理框图

五、可选选件
