光接收器MX8602J
2022-06-09
产品名称：光接收器MX8602J
WT-1550系列1550nm外调制激光发射机是构建大、中型有线电视光纤传输网络的重要设备，主要用于电视图像信号、数字电视信号、电话语音信号和数据（或压缩数据）信号的远距离光纤传输。
MX8602J是我公司最新推出的高档CATV网络光接收机，本机前级采用全砷化镓MMIC放大，后级为美国ACA公司的贴片砷化镓放大器件，优化的线路设计，加上本公司十多年专业的设计经验，而使本机的达到了较高的性能指标。单片机控制数码显示各项参数，使工程调试格外方便，是构建CATV网络的主流机型。
一、性能特点
■ 高响应度PIN光电转换管。
■ 线路优化设计，SMT工艺生产，信号传输距离更短，光电信号传输更流畅。
■ 专业的射频衰减芯片，射频衰减和均衡线性好，精度高。
■ 砷化镓放大器件，功率倍增输出，增益高、失真低。
■ 单片机控制整机工作，数码显示各项参数，操作方便直观，性能稳定。
■ 优良的AGC特性，输入光功率－8～＋2dBm时，输出电平保持不变，CTB、CSO基本不变。

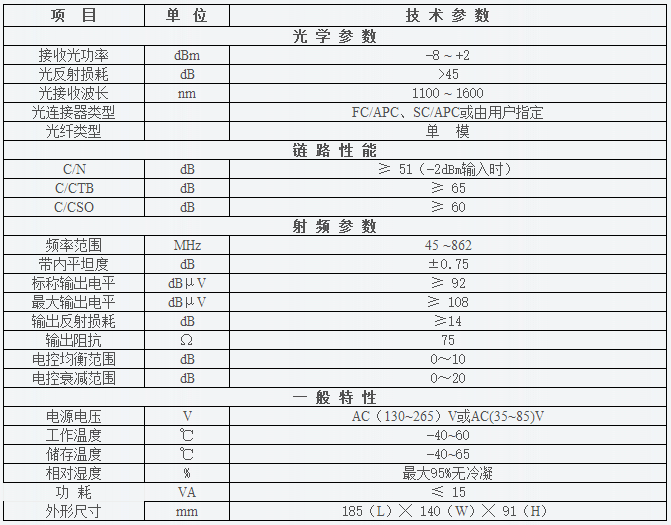

二、技术参数

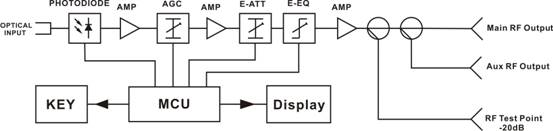

三、原理框图

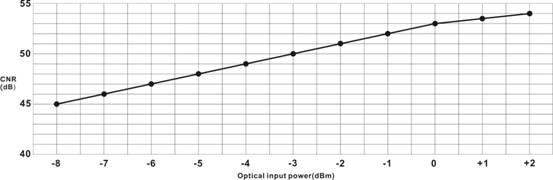

四、输入光功率与CNR关系表
五、功能显示及操作说明
1、上电

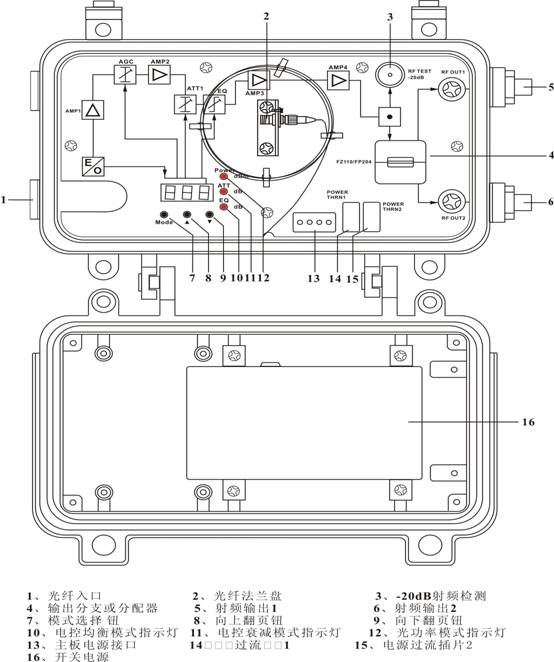

六、结构示意图
